En el tratamiento de aguas, la industria química, la energética y otras, la dureza total del agua es un indicador crítico. Una dureza excesivamente alta tiende a provocar incrustaciones en las tuberías, mientras que las grandes fluctuaciones afectan el control de procesos. Si bien el método tradicional de titulación manual es preciso, no proporciona información en tiempo real y requiere mucha mano de obra. Por lo tanto, cada vez más empresas optan por sensores de dureza total en línea.
Con tantos productos disponibles en el mercado, ¿cómo seleccionar un sensor estable, duradero y fácil de integrar? Tomando
el sensor de dureza total en línea ZW-TH-PR
A modo de ejemplo, este artículo explica los puntos clave para la selección de sensores.
¿Por qué es necesario el monitoreo en línea de la dureza total?
La dureza total se refiere principalmente a la concentración de iones de calcio y magnesio en el agua. Los beneficios del monitoreo en tiempo real son evidentes:
-
Prevención de incrustaciones: Ajuste oportunamente la dosis de inhibidor de incrustaciones en calderas e intercambiadores de calor.
-
Control de procesos: En las industrias alimentaria, de bebidas y farmacéutica, la dureza del agua afecta directamente a la calidad del producto.
-
Alerta temprana: Un aumento repentino de la dureza permite detectar rápidamente la contaminación de la fuente de agua o las fugas en los equipos.
Los sensores en línea pueden generar datos de forma continua y permitir el control automático cuando se conectan a un PLC o a ordenadores centrales.
Principio del sensor: Método del electrodo selectivo de iones (ISE)
La mayoría de los sensores de dureza en línea adoptan
el método del electrodo selectivo de iones (ISE)
El ZW-TH-PR se basa en un electrodo selectivo de calcio-magnesio con membrana de PVC, cuyo núcleo es un sistema de referencia.
El ZW-TH-PR está equipado con
tecnología patentada de puentes salinos microporosos
El electrolito de referencia se filtra lentamente bajo presión para formar un potencial de unión líquida estable. En comparación con los electrodos convencionales, este diseño proporciona un sistema de referencia más estable y una mayor vida útil del electrodo.
También incorpora un sensor de temperatura Pt1000 para la compensación automática de la temperatura, eliminando los errores causados por los cambios estacionales en el rango de 0 a 40 ℃.

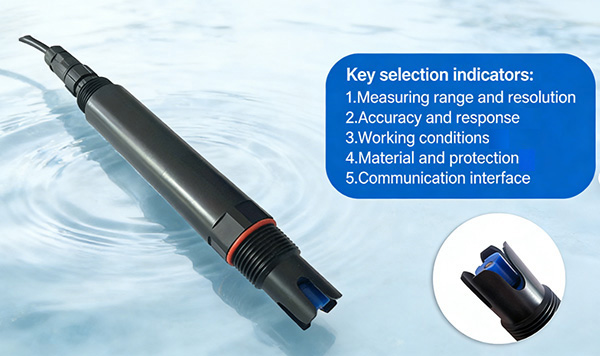

Indicadores clave de selección
1. Rango de medición y resolución
El ZW-TH-PR tiene un rango de medición de 0 a 1000,0 mg/L (calculado como CaCO₃), una resolución de 0,1 mg/L y un límite de detección mínimo de 0,1 mg/L. Este rango cubre la mayoría de las aplicaciones de agua industrial (agua potable < 150 mg/L, agua de recirculación 300-800 mg/L). Si la dureza del agua en el sitio supera frecuentemente los 1000 mg/L, se requiere un modelo de rango más amplio o un muestreo diluido.
2. Precisión y respuesta
Precisión: ±10% de la lectura; Tiempo de respuesta (T90): < 60 segundos. Una precisión de ±10% es suficiente para el monitoreo de tendencias del proceso, y se puede lograr una mayor precisión mediante la comparación y calibración periódicas con métodos de laboratorio.
3. Condiciones de funcionamiento
-
Temperatura: 0~40℃
-
Presión: ≤ 0,2 MPa
-
Rango de pH: 4~10
Si el pH del agua supera el límite o contiene iones interferentes en alta concentración (por ejemplo, sulfuros, metales pesados), puede producirse una intoxicación de los electrodos, lo que requiere un tratamiento previo o el uso de electrodos especiales.
4. Material y protección
El ZW-TH-PR ofrece dos materiales de carcasa:
-
Versión estándar: POM + ABS, rentable, apta para agua industrial en general.
-
Versión mejorada: POM + acero inoxidable 316L, resistente a la corrosión, apto para agua de mar o aguas residuales salinas.
Cuenta con un grado de protección IP68 y puede sumergirse para un uso prolongado.
5. Interfaz de comunicación
Configuración estándar: protocolo RS485 + Modbus RTU (velocidad de transmisión predeterminada de 9600 baudios, dirección ajustable); la salida de 4-20 mA es opcional. Los valores de dureza y temperatura se pueden leer con un solo comando para una fácil integración en el sistema.
Consejos de instalación y mantenimiento
-
Ángulo de instalación: El sensor debe instalarse con una inclinación (≥15°), y la instalación en posición horizontal o invertida está estrictamente prohibida para evitar la retención de burbujas.
-
Interfaz: Rosca NPT de 3/4", compatible con instalación sumergida o en tubería (se requiere una celda de flujo para la instalación en tubería).
-
Primer uso: Active el electrodo sumergiéndolo en agua del grifo con la alimentación encendida durante 48 horas y, a continuación, enjuáguelo con agua desionizada.
-
Almacenamiento a largo plazo: Retire el electrodo del agua, cúbralo con una tapa protectora y guárdelo en un lugar seco para evitar la deshidratación de la membrana sensible.
-
Limpieza: Si se forman depósitos, enjuague la membrana de PVC con agua desionizada; evite el contacto con aceite o grasa de silicona orgánica.
-
Calibración: Calibración de dos puntos (punto cero + pendiente). Precalibrado de fábrica, la calibración in situ se puede realizar mediante comandos Modbus con soluciones estándar.
El electrodo es un consumible con una garantía de 6 meses. Reemplácelo cuando la respuesta sea lenta o la calibración falle.
Resumen de la selección
Cinco puntos clave para la selección de sensores de dureza en línea:
-
Coincidencia de rango: Si cubre el rango de dureza real.
-
Adaptabilidad operativa: Si el pH, la temperatura y la presión se encuentran dentro del rango permitido.
-
Resistencia a la corrosión: Seleccione el material de la carcasa según su corrosividad por el agua.
-
Compatibilidad de comunicación: Si el protocolo es compatible con el sistema existente.
-
Coste de mantenimiento: Vida útil del electrodo y frecuencia de sustitución.
El ZW-TH-PR es un producto consolidado en el rango de 0 a 1000 mg/L. Su sistema de referencia patentado, la protección IP68 y las opciones de doble material lo hacen idóneo para la mayoría de los entornos industriales. Un análisis exhaustivo basado en las condiciones in situ es fundamental para obtener datos de monitorización estables y fiables.
